Nastavení ochran pro bateriové úložiště

Nastavení ochran pro bateriové úložiště

24. 07. 2018

Integrace a růst počtu bateriových úložišť (BESS) v elektrické síti je v současné energetice žhavým tématem. V roce 2015 se společnost EDP Distribuição (EDPD) rozhodla v rámci své distribuční sítě instalovat unikátní bateriové úložiště. Nová technologie vyžaduje odpovídající ochranu.

Bateriové úložiště společnosti EDPD je provozováno paralelně se sítí. Nabízí kontrolu činného a jalového výkonu nebo v ostrovním provozu zajistí 30minutovou dodávku energie pro klienta. Umožňuje také automatickou regulaci napětí a frekvence. Kromě ostrovního provozu je bateriové úložiště schopné energii buď spotřebovávat, nebo dodávat do sítě.



V souvislosti s novou technologií je aktuální otázka chránění celého systému a nastavení ochran. EDPD, Siemens a INESC ID se proto zaměřily na analýzu reakce BESS na poruchové stavy v síti. Pro zajištění bezpečného provozu v obou režimech byla nově posuzována selektivita ochran. Řešení, které splňovalo požadavky na provoz, bylo implementováno. Pro ověření všech výpočtů a simulací, uskutečněných během návrhové fáze, EDPD na místě instalace provedlo několik testů, které zahrnovaly skutečné zkratové experimenty. Jak se ukázalo, některé výsledky těchto experimentů byly odlišné od simulací a teoretických výpočtů. Na základě studií a reálných testů oddělení pro automatizaci a nastavení ochran firmy EDPD navrhlo dvě sady nastavení ochran, jednu pro spolupráci se sítí a jednu pro ostrovní provoz. Přepínání mezi nastavením je automatické.



BEES parametry



Problematika, kterou bylo třeba dobře zanalyzovat, vychází ze skutečnosti, že ochrany BESS jsou na vn straně a musí být citlivé jak na poruchy ve vn, tak na nn straně klienta. Zkratový výkon BESS je daleko menší než zkratový výkon sítě, a to může vést k obtížnější detekci poruchových stavů.



Simulace provedeny výrobcem  BESS (Siemens)

Jednalo se o simulaci poruch na nn straně u klienta, a to:

• kovové spojení fáze-zem,

• kovové spojení fáze-fáze,

• třífázové kovové spojení,

• 10 Ω fáze-zem.

Schéma elektrického modelu pro simulaci



Ze simulací vyplynulo, že BESS dodá zkratový proud na nn přípojnici u klienta od 500 do 900 A, kdy 900 A je při kovovém spojení fáze-zem a při nominálním proudu BESS 681 A odpovídá 1,32 násobku In.

Reakce BESS na skutečné poruchové stavy v místě instalace

Experiment zahrnul následující poruchy na nn straně klienta:

• 25 Ω spojení fáze-zem,

• 25 Ω spojení fáze-fáze,

• kovové spojení fáze-fáze,

• kovové spojení fáze-zem.

Zjednodušené schéma zapojení



Postup simulace jednotlivých poruch:

1. ověření, že všechny vypínače jsou vypnuté;

2. spuštění BESS v režimu „black start“ a najetí 15 kV na vn přípojnici BESS;

3. zapnutí vn vypínače u klienta a zajištění provozu vn transformátoru naprázdno;

4. zapnutí pomocného vypínače na nn straně u klienta pro vytvoření poruchového stavu.

Z naměřených hodnot vyplynulo, že při skutečných zkouškách byly poruchové proudy vyšší než při simulacích, a to především při zkouškách při nedokonalých zkratech.  Rozdíl je přisuzován faktu, že správně namodelovat chování střídačů na počítači je velmi obtížné.

Kovové spojení fáze-zem



Hodnoty kovového spojení fáze-zem



Výsledkem simulací a experimentů jsou dvě sady nastavení ochran, jedna pro paralelní spolupráci se sítí a druhá pro ostrovní provoz. Přepínání mezi nastavením je automatické v závislosti na poloze vn vypínače sítě.

BESS během skutečného zkratu v 15 kV síti

Po nastavení a uvedení BESS do provozu dle simulací a testů došlo ke zkratu v 15 kV síti a BESS úspěšně najelo do ostrovního provozu pro zajištění dodávky energie pro klienta. Obrázek 4 zobrazuje sled událostí.

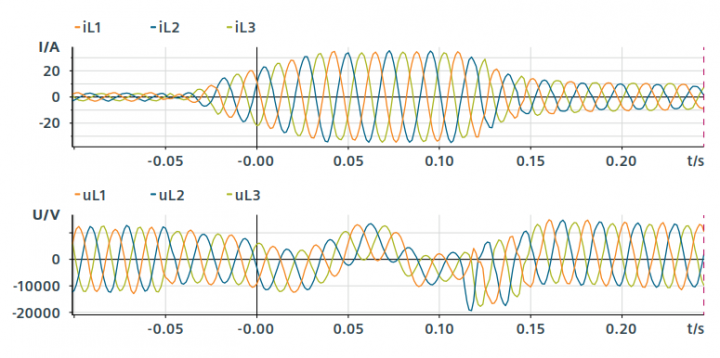

Přejetí BESS do ostrovního provozu



Jak je patrné, na začátku zkratu se BESS podílí na dodávce zkratového proudu, ale po odpojení vn vypínače sítě tuto změnu detekuje, a reguluje se na 15 kV a 50 Hz a pokračuje v dodávce energie v ostrovním provozu.



Závěr

Aktivity provedené EDPD, Siemens a INESC

ID byly podstatné pro prohloubení znalostí chování BESS při poruchových stavech v síti. Testy skutečných zkratových poruch systému BESS byly nezbytné. Ukázaly, že aby bylo dosaženo odpovídajícího chránění pro BESS a síť, je nutné provést skutečné testy nad rámec simulací. Tato aktivita umožnila vytvořit postupy návrhu chránění pro BESS. BESS společnosti EDPD používá dvě sady nastavení, jednu pro paralelní spolupráci se sítí a druhou pro ostrovní provoz. Přepínání mezi nastavením je automatické v závislosti na poloze vn vypínače sítě.



Akumulací energie prostřednictvím řešení SIESTORAGE se zabývají webové stránky www.siemens.cz/akumulaceenergie.
